配電自動化自愈功能測試主要使用配電自動化終端測試儀模擬配電自動化終端采集的正常模擬量及故障特性量，仿真配電自動化終端實施采集數據狀態，通過配電開關模擬試驗盒接收主站遙控命令及保護裝置開出的數字量。 根據投入自愈方式的不同，測試過程分為獨立事件逐項式驗證及獨立事件并發式驗證。
測試過程中，由配網調度自動化班通知配網調度員，在110kV變電站10kV(F19)出口開關掛置調試牌。 測試時現場不停電，不影響調度自動化系統數據監視。

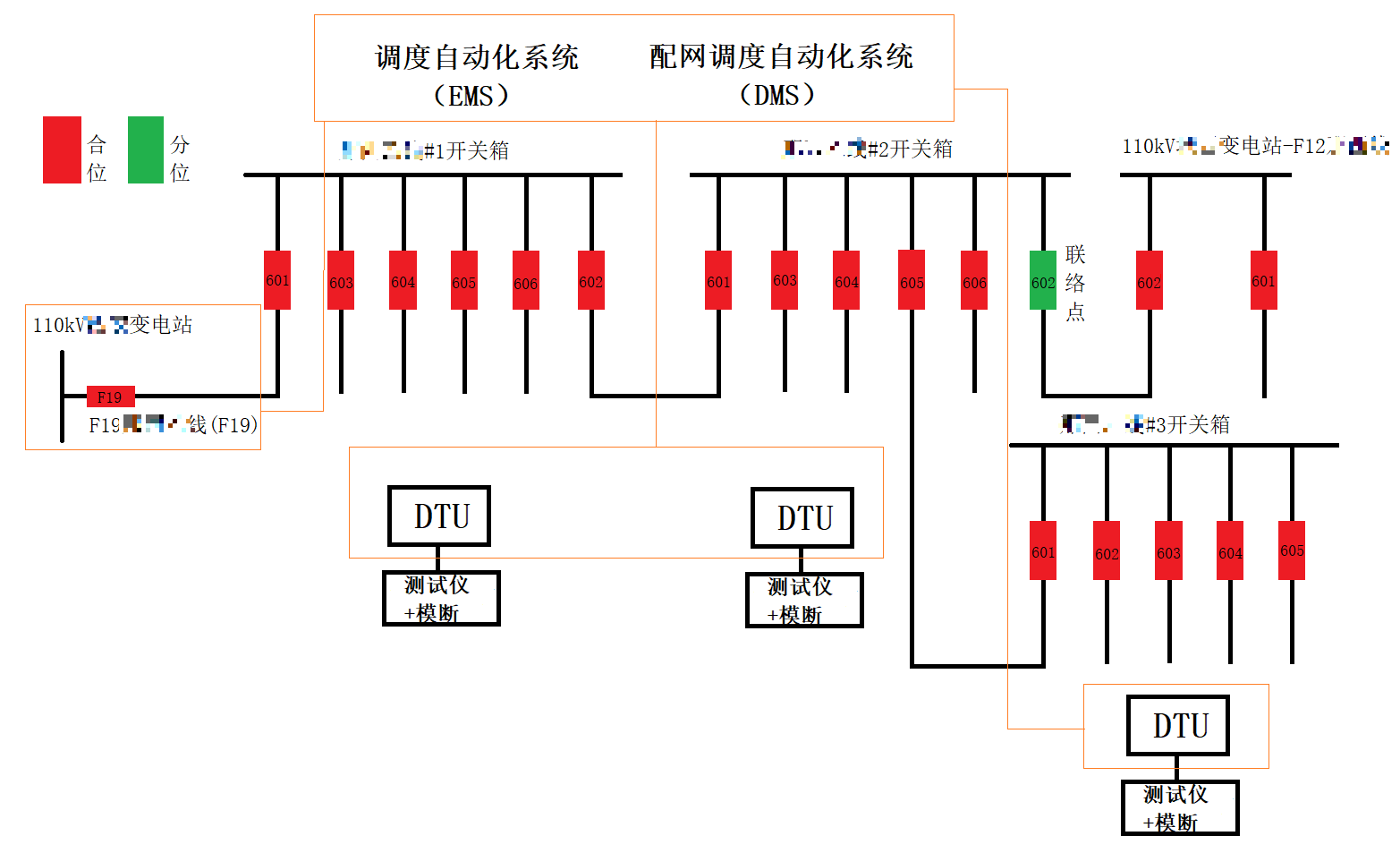

針對110kV變電站10kV線(F19)線路網架，采用終端注入法的方式在110kV變電站10kV線(F19)模擬典型故障現象，測試部署現場配電自動化系統主站、通信系統、終端等，協同實現故障定位、隔離與恢復非故障區域供電的能力。 模擬故障類型包括：

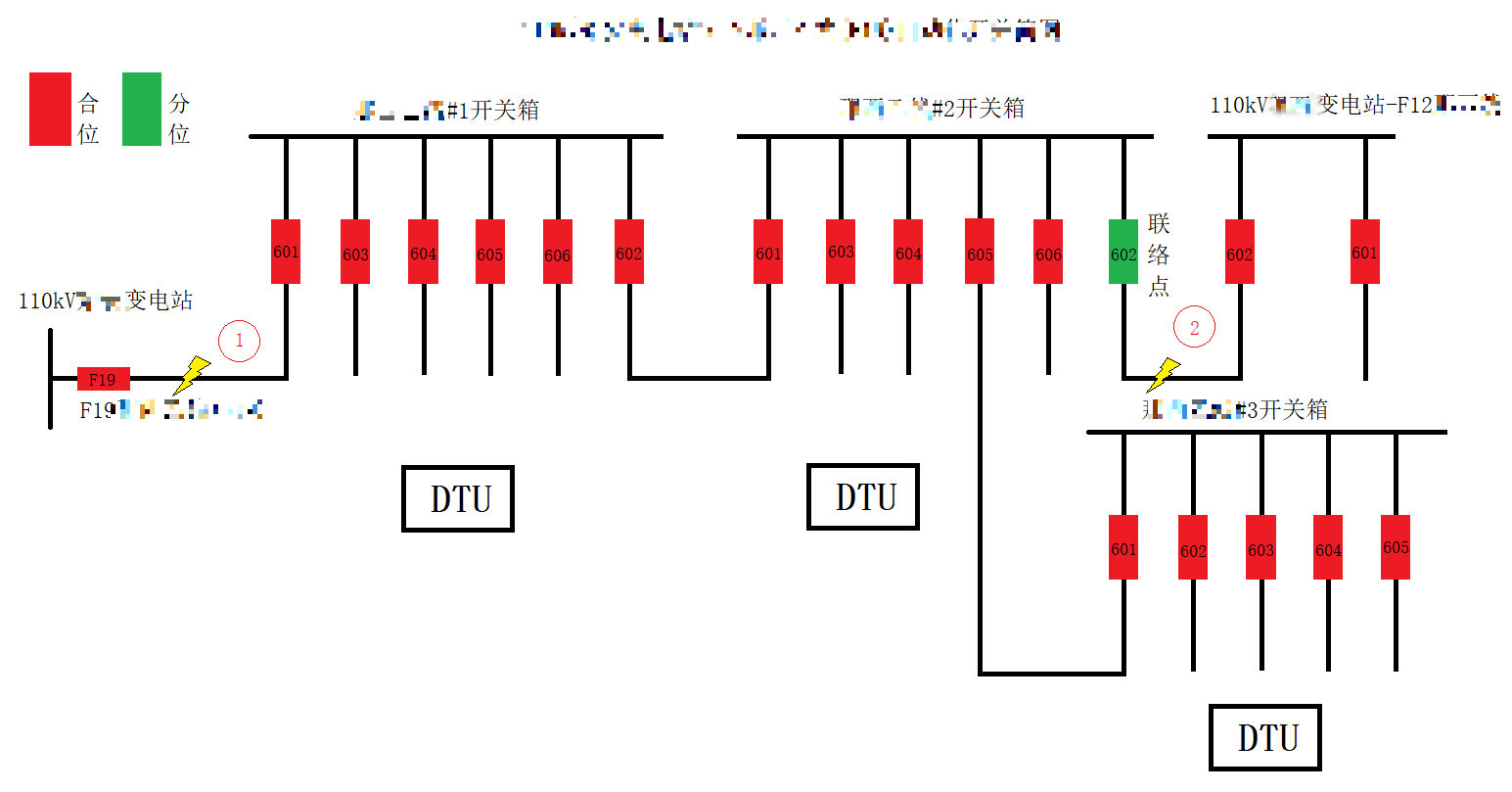

主干線首端與末端故障的設置故障點示意說明見下圖，圖中“①”模擬主干線首端故障，“②”模擬主干線末端故障。

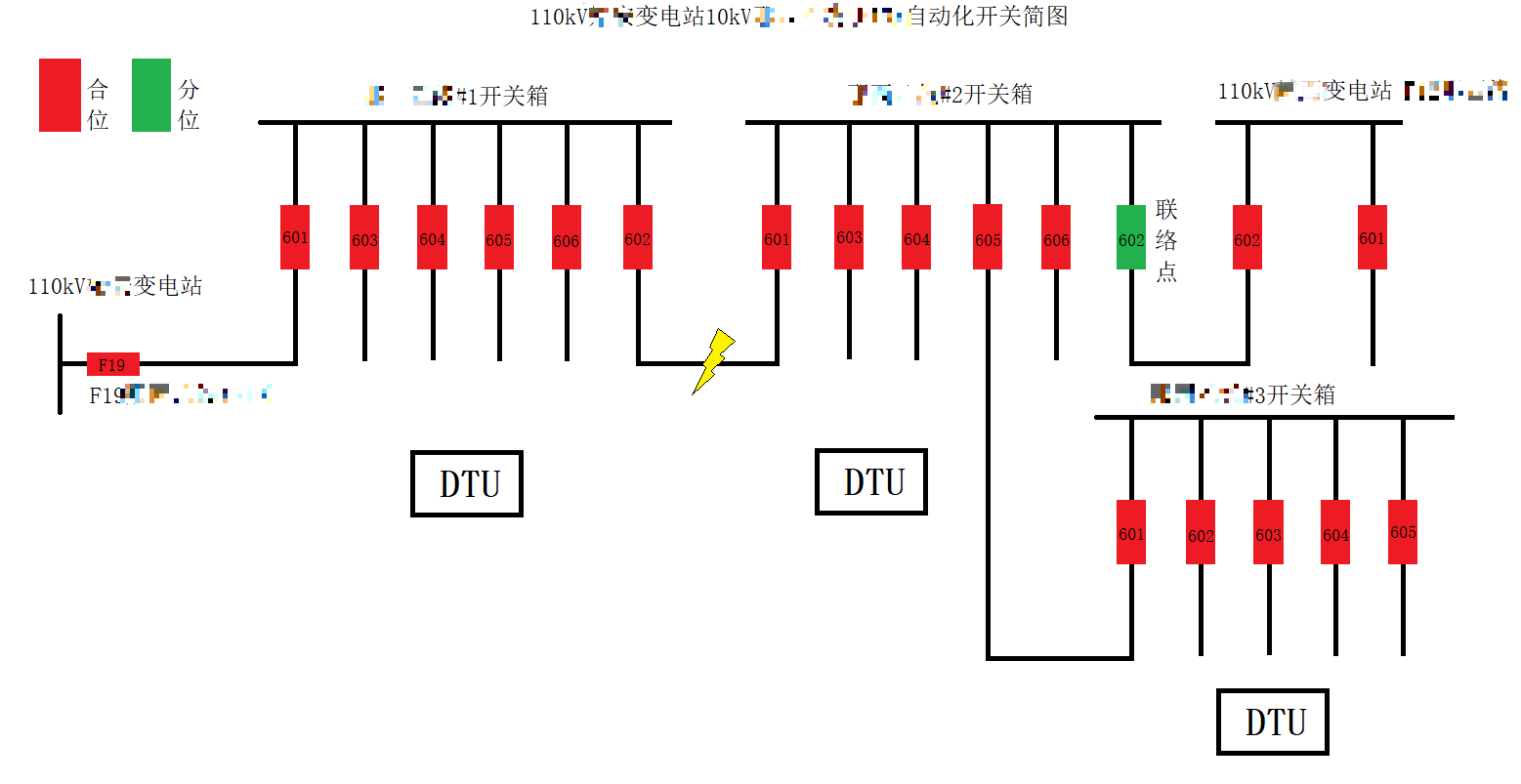

主干線首端故障的設置故障點示意說明見下圖，圖中“①”可以模擬環網柜出線故障和進線故障。

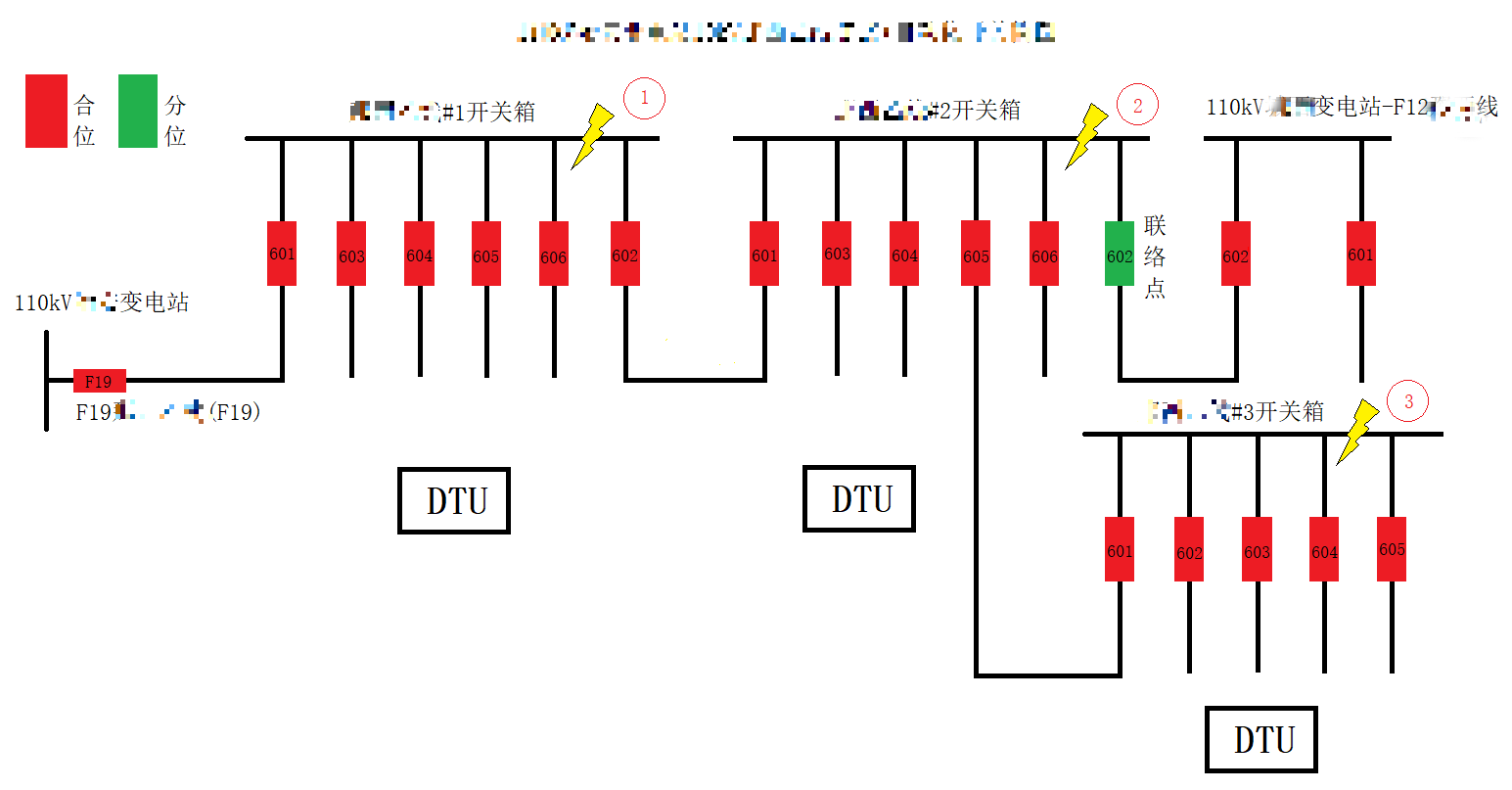

開關站（環網柜）母線故障的設置故障點示意說明見下圖，圖中“①”“②”“3”模擬環網柜母線故障。
開關站（環網柜）分支線故障的設置故障點示意說明見下圖，圖中“①”“②”“3”模擬環網柜母線故障。
注意:接線時，先完成測試儀側接線，再完成配電終端側接線； 拆線時，先完成配電終端側拆線，再完成測試儀側拆線。
工作人員及測試廠家確認測試環境（通訊、對時、方案等）無誤后執行測試。 測試順序:遙測測試、遙信測試、遙控測試、故障告警測試、主站自愈測試（終端、通信、主站故障處理配合測試）。
配電之星-P2200 配電自動化終端測試儀分別施加20%額定電流值、60%額定電流值、100%額定電流值，記錄主站收到的遙測電流值。

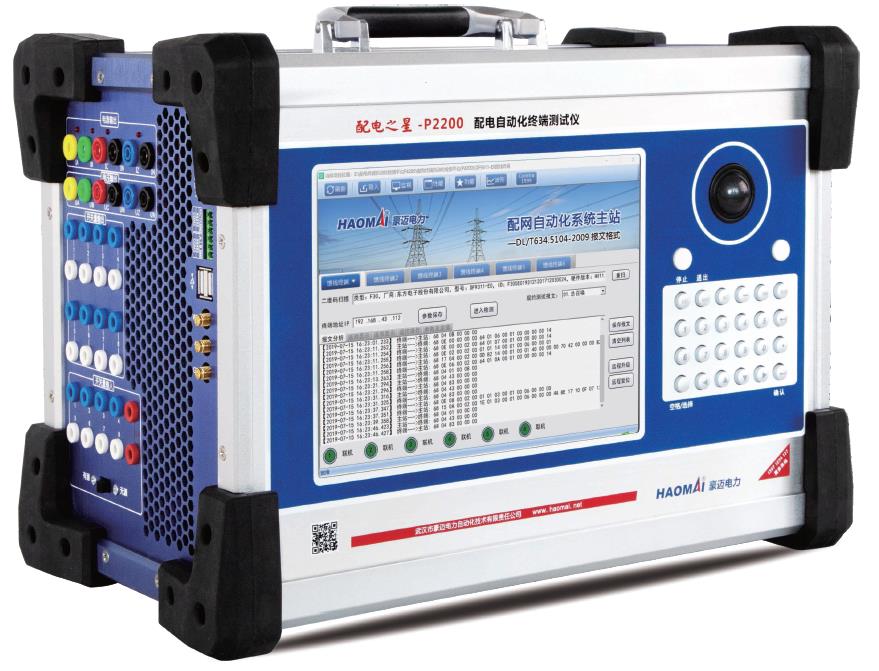

△ 配電之星-P2200 配電自動化終端測試儀
配電之星-P2200 置開出量在合位/分位，主站確認開關位置一致，再置成分位/合位。
確認配電開關模擬試驗盒的開出量在合位/分位，主站下發遙控分閘命令，配電終端接收后將發送分閘命令給配電開關模擬試驗盒，配電開關模擬試驗盒自動記錄分閘信號，并置分位/合位返回給配電終端，配電終端上報變位給主站。
①確定故障點，故障點上游所有分段開關作為測試點，故障點下游并且緊鄰故障點的一個分段開關作為測試點，測試線路的聯絡開關作為測試點。
②故障點上游緊鄰分段開關采用測試儀模擬故障，其它測試點可使用主站注入測試軟件模擬故障。
③主站注入測試軟件模擬的測試點，配置好相關數據，檢查正確無誤。
④采用測試儀模擬故障測試點，控制線接到配電開關模擬試驗盒的控制端口，用于模擬真實開關。
⑤測試過程中主站測試人員或測試廠家截取主站自愈啟動、故障隔離、無故障區域恢復的畫面，記錄測試結束后各個測試點的開關位置信息。
