變電站壓板智能檢測技術及應用
發布時間：2023/09/15武漢市豪邁電力自動化技術有限責任公司


壓板投退是二次設備操作的主要項目，通過投退壓板，可以改變保護運行方式，從而配合不同的一次設備運行方式，確保一次設備有故障時，保護能正確動作。 當保護裝置有故障或檢修時，能及時退出，避免造成保護誤動和拒動。 在繼電保護運行中，因為壓板的錯投、漏投造成保護誤動、拒動的事故常有發生，嚴重影響了電網的安全穩定運行。



近期國網某供電公司220kV變電站一次倒閘操作后，間隔母差出口壓板未投，遇到大風把有隱患的線夾折斷導致母線接地，該間隔沒有跳開，對側跳開。

當前確保壓板投退正確性的方式主要依靠運行人員對壓板位置人工進行巡視，隨著電網規模的不斷發展，壓板巡視工作量越來越大，運行班組工作量與承載能力之間的矛盾日益突出。

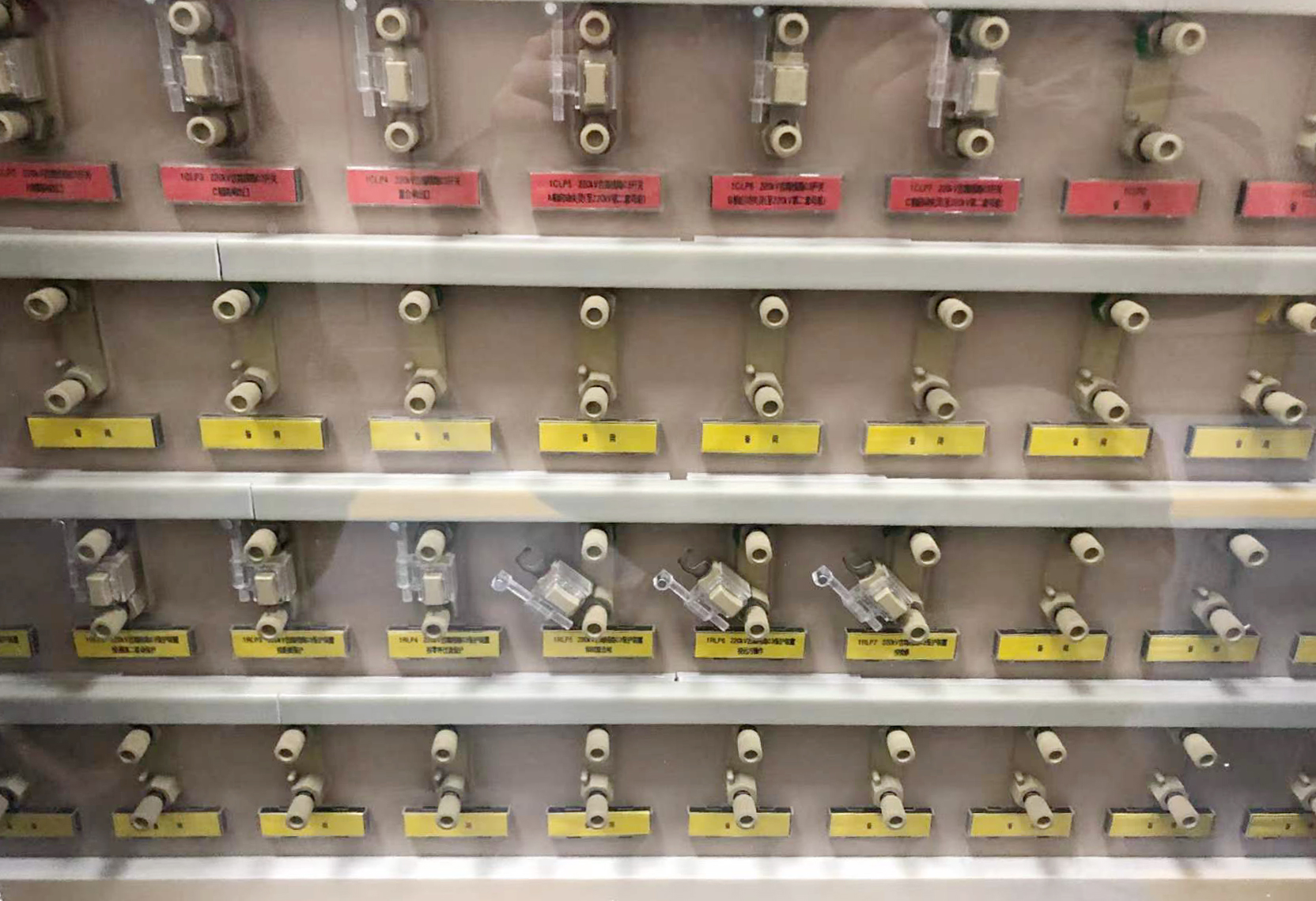

供電公司計劃開展壓板在線監測改造工作時，考察了多種方案，最后確定采用加裝壓板智能無線傳感器方式實現壓板在線監測。 針對連片式壓板，利用微動開關感知連片式壓板的投退狀態； 針對線簧式壓板，利用陀螺儀傳感器實時監測線簧式壓板旋轉部件的旋轉角度大小感知壓板投退狀態。 此方案采用ISM(433MHz)通信頻段，電池供電，周期休眠，定時/變位報告，可靠使用壽命5~6年，無需對已有保護屏柜柜體、壓板及回路進行改動，實現不停電快速部署。

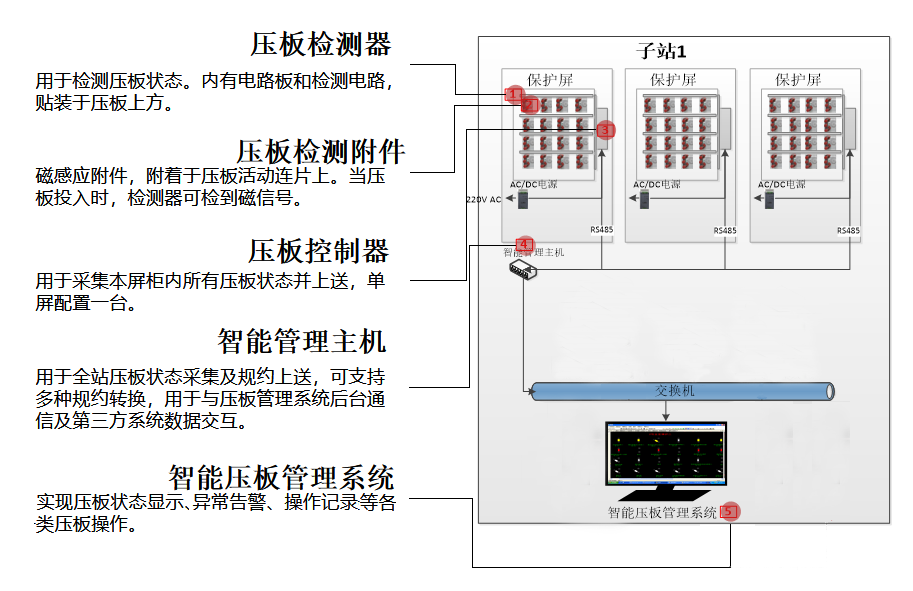

此次對220kV某變電站壓板改造，壓板在線監測選用武漢豪邁研發的智能壓板管理系統，主要包括智能壓板管理系統、智能管理主機、壓板控制器、壓板檢測器、壓板檢測器附件等，施工時對智能壓板管理系統進行全面安裝和調試。

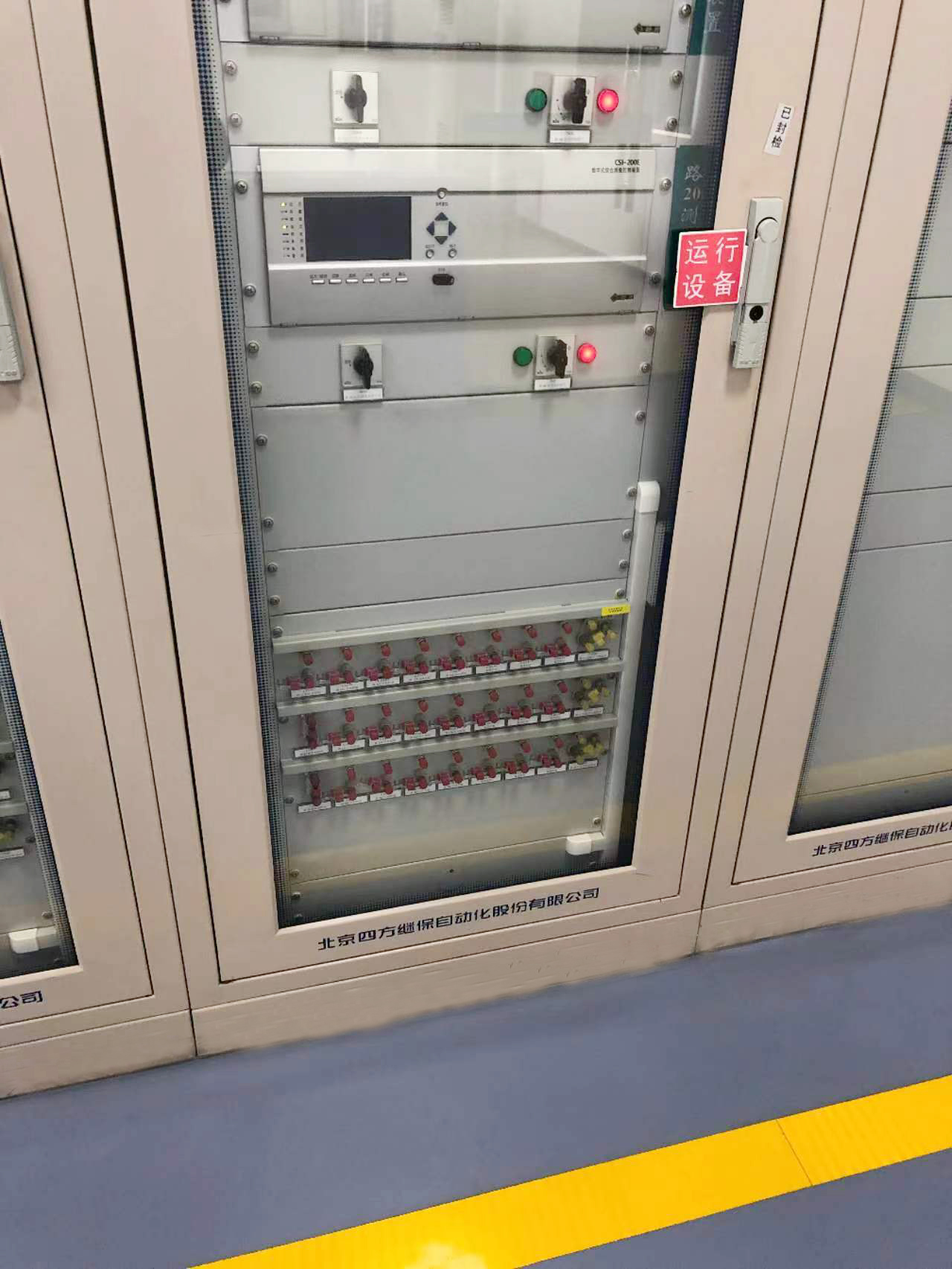

壓板檢測系統主要安裝范圍 ： 主控樓保護室內保護屏、測控屏等，10kV高壓室開關柜前面板。

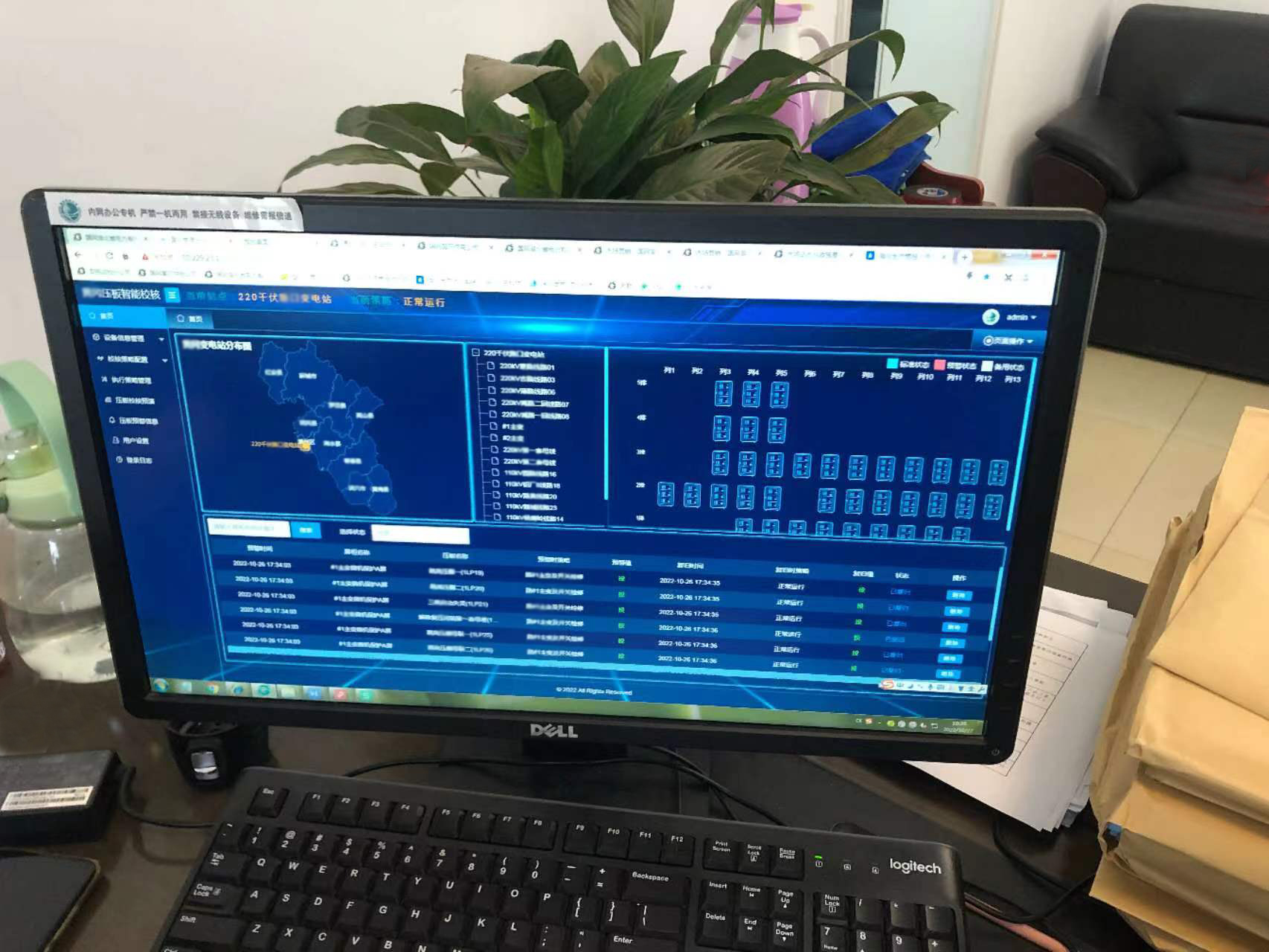

方案實施 ： 從保護室的UPS不間斷電源屏取一路電源為整個系統供電，每面含壓板的保護屏、測控屏等屏柜，10kV高壓室前面板含有壓板的開關柜加裝智能壓板檢測器與智能壓板控制器。 智能壓板檢測器可采集本屏單排壓板狀態，通過專用線纜連接將壓板狀態上傳至本屏智能壓板控制器。 含壓板的每個屏柜安裝一個控制器，控制器使用DC 12V電源（通過電源模塊將AC 220V轉換為DC 12V），每10個控制器配備一個空開與一個電源模塊，安裝于首屏的屏柜后導軌處，控制器間通過電纜串接供電。 保護室增加一臺智能管理主機，對區域內所有智能壓板控制器進行數據匯總，處理后通過交換機將采集的壓板信號統一上傳至壓板在線監測系統進行統一管理及顯示。

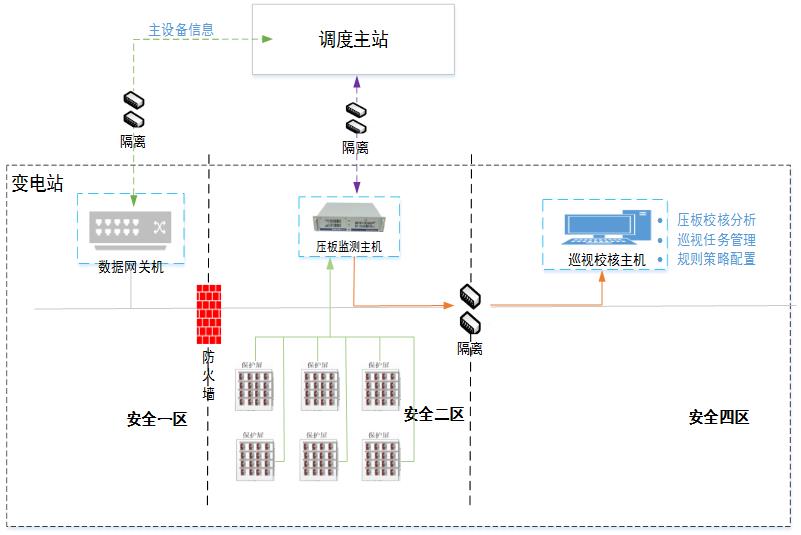

壓板監測系統部署在I區或II區網絡，壓板巡視校核系統部署在IV區網絡。 壓板監測系統通過隔離裝置，向壓板巡視校核系統發送單向104協議的壓板監測數據。 （需與調度或自動化班組確認站內是否部署II區交換機、IV區交換機、單向隔離裝置等站內網絡安全設備）。
整個施工工期用時不到兩周，提前完成施工計劃并通過驗收，大幅節約了人工成本，運維人員可以及時發現、消除隱患，避免錯投、漏投壓板導致的繼電保護裝置誤動作，得到用戶單位的一致好評。
