母聯失靈保護調試方法
發布時間：2021/11/17武漢市豪邁電力自動化技術有限責任公司

?BP-2C母線保護規定，當保護向母聯（分段）開關發出跳令后，經整定延時，若大差電流元件不返回，母聯（分段）電流互感器中仍然有電流，則母聯（分段）失靈保護應經母線差動復合電壓閉鎖后切除相關母線各支路。 只有母聯（分段）開關作為聯絡開關時，才啟動母聯（分段）失靈保護。 母聯失靈保護固定投入，動作邏輯圖：

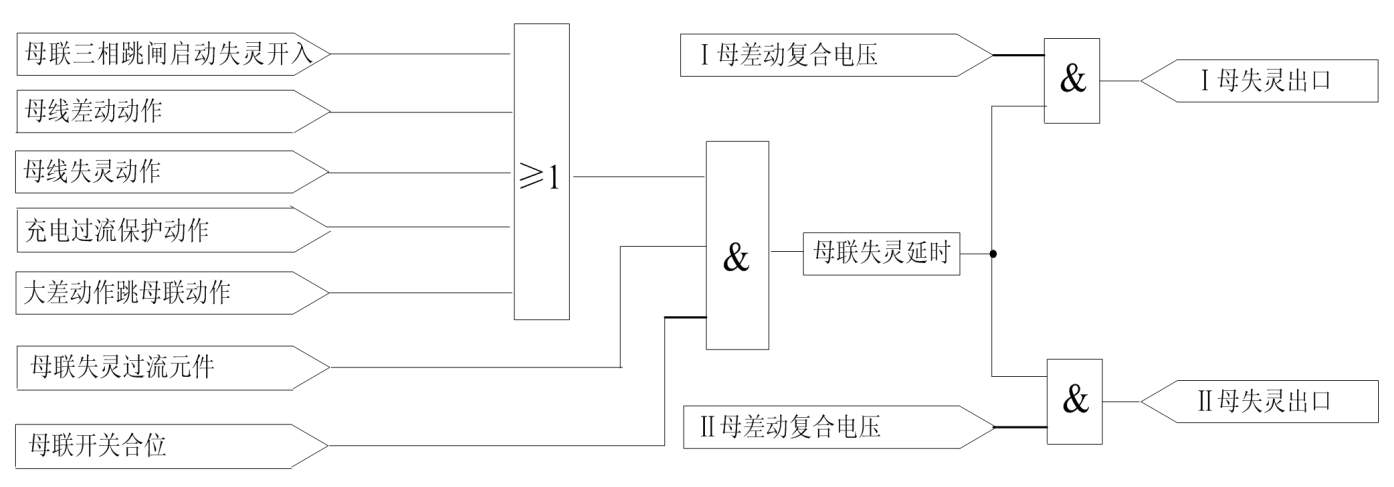

△ 母聯失靈動作邏輯圖

對于雙母線單分段接線圖中各母聯CT極性同名端如下圖定義，各支路CT極性同名端在母線側。

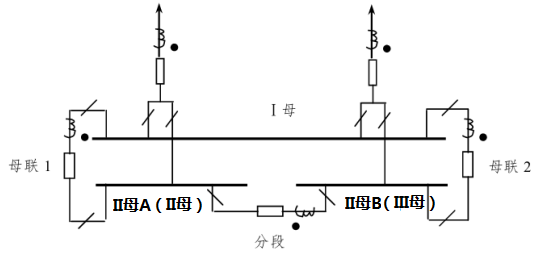

△ 一次系統示意圖
1
保護設置及試驗接線：
失靈保護功能投入，失靈定值為0.5A，試驗接線時為保證兩段母線電壓開放可以不接電壓線， 將繼保之星- S60 手持式繼電保護測試儀 電流線接入母聯1支路中。 母聯失靈啟動有多個條件，可以選擇通過“母聯三相跳閘啟動失靈開入”方式，用繼保之星- S60 的開出量，將繼保之星- S60 的開出1并接在母聯三相跳閘啟動失靈開入上。

2
母聯失靈保護校驗：
通常使用狀態序列試驗模塊校驗，狀態一給保護正常狀態，狀態二在施加失靈電流的同時給保護失靈開入信號。

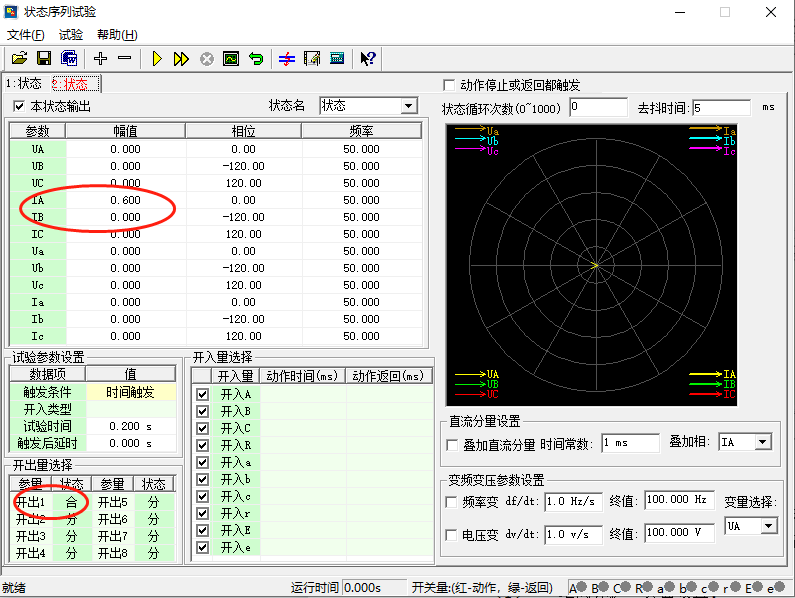

△  失靈保護狀態設置

在工具欄中點擊開始進行試驗。 觀察保護裝置面板信息，顯示面板“報警”指示燈滅后，點擊工具欄開始按鍵切換故障狀態，此時保護動作。
BP-2C母線保護裝置——整組動作報告
被保護設備： 保護設備   保護板版本： V1.00   管理板版本： V1.00   打印時間： 2021-07-10
時間
描述
2021-07-10  20:10:42:432
保護啟動
203ms
失靈保護跳母聯1
303ms
II母失靈保護動作
303ms
16支路失靈啟動出口
失靈間隔
00008000
△  母聯失靈動作校驗動作報告
注意： 母聯失靈保護實質為過流保護，需要注意失靈動作的前提條件，此處試驗是以啟失靈信號為前提依據，在實際調試過程中也存在以母差動作為啟動條件，調試方法與此類似。
